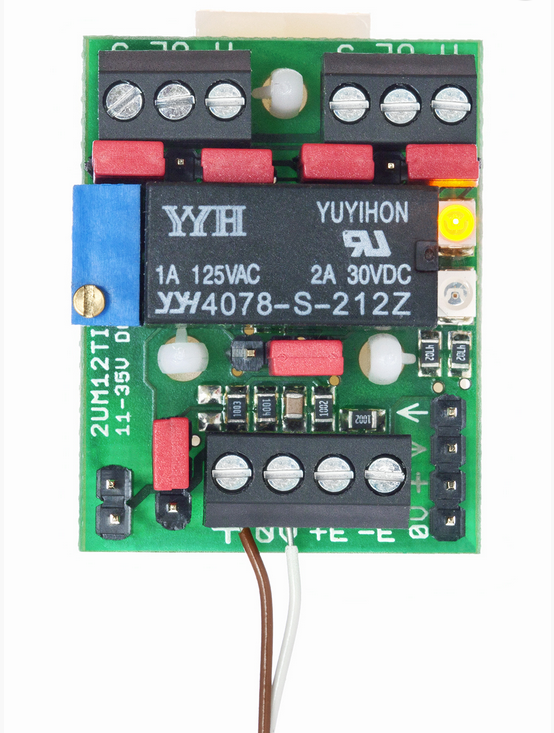

Miniatur-Timerplatine „2UM12TI“

Beschreibung

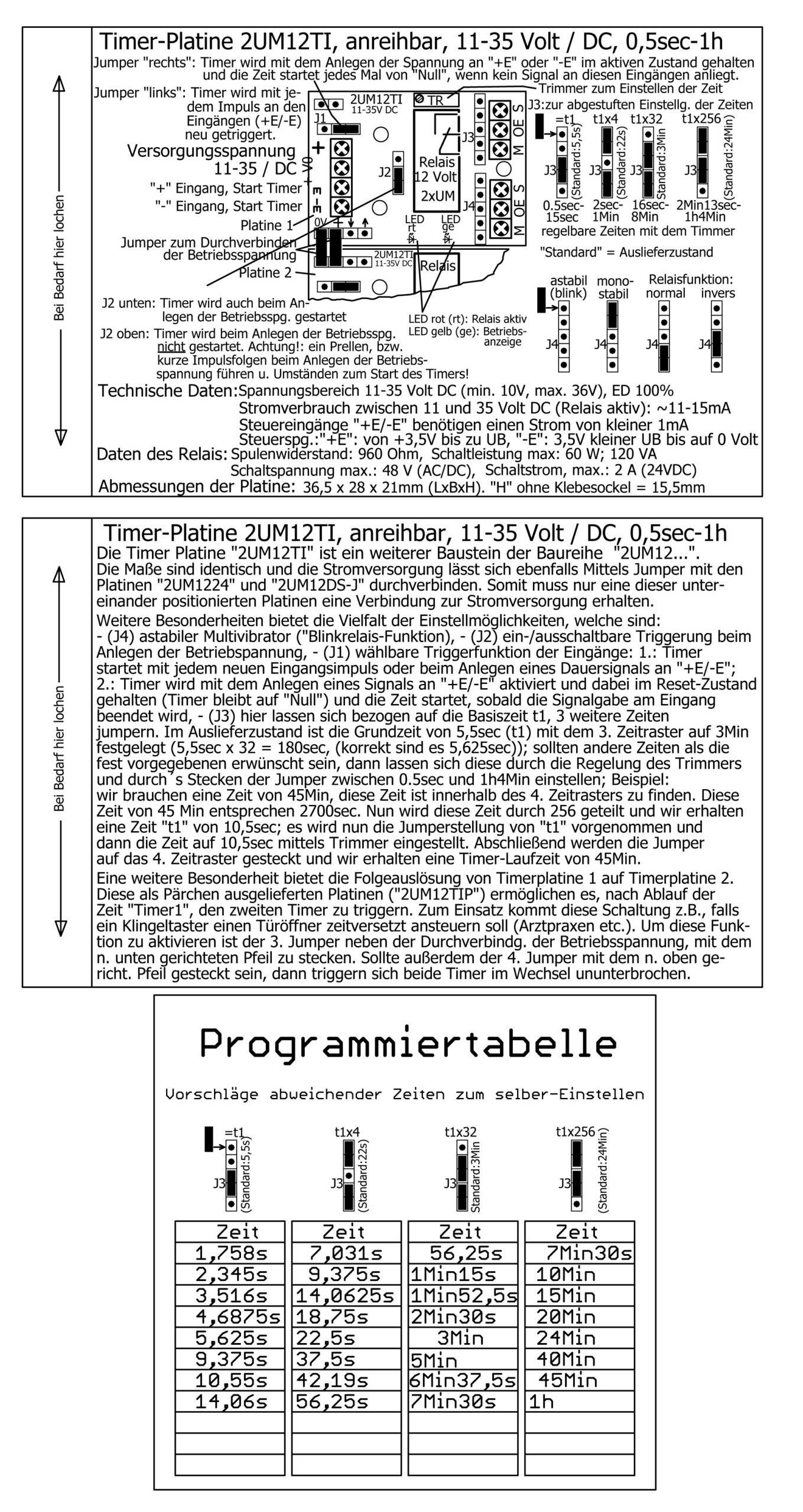

Miniatur-Timerplatine 2UM12TI mit div. Programmiermöglichkeiten, wie: Blinkrelais-Funktion; Triggern beim Anlegen der Versorgungsspannung (ein- ausschaltbar); „re-triggern“ bei jedem erneuten Impuls an den Steuereingängen „+E“ und „-E“ während der Timer „läuft“ (ein- und ausschaltbar), kombinierbar m. 2UM1224 u. 2UM12DS-J, der beigefügte „Beipackzettel“ beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Neue Miniatur-Timerplatine mit Schaltverstrker, anreihbar.
Einstellbare Zeiten: von einer Sekunde bis zu einer Stunde.

Relaisplatine „2UM12TI“, Spannungsbereich 11-35 V/ DC

Diese neue Timerplatine „2UM12TI“ reiht sich ein in unser Miniatur-Relaisplatinenprogramm der Baureihe „2UM12..“. Die Stromversorgung dieser neuen Platine „2UM12TI“  lsst sich bequem durch das Stecken von Jumpern, sowohl von Platine zu Platine dieser Sorte, als auch mit den Platinen der Sorten „2UM12DS-J“ und „2UM1224“ durchverbinden. Vorteil: Nur eine der mit Jumpern untereinander-durchverbundenen Platinen muss mit der Versorgungsspannung beschaltet werden! Die Ma†e der neuen Timerplatine „2UM12TI“ entsprechen der „2UM12…“ Baureihe, sie betragen: 36,5 x 28 x 21mm (LxBxH). Neben dem breiten einstellbaren Zeitbereich zwischen 1sec. und einer Stunde gibt‰s noch einige Besonderheiten der Programmierung, welche durch das Umstecken von Jumpern vorgenommen werden k€nnen. Diese sind:

• umschalten von mono- auf astabil (Blinkfunktion) (J4).
• Wahl, ob das Relais im Ruhezustand angezogen- oder abgefallen sein soll (ebenfalls J4).
• Wahl, ob die Zeitstufe sowohl beim Anlegen der Versorgungsspannung als auch beim beschalten der Eingangsklemmen „+E, -E“ getriggert werden soll, oder ob das Anlegen der Versorgungsspannung kein triggern des Zeitstufe zur Folge hat (J2).
• Durch das Stecken eines Jumpers wird der Zeitpunkt des Triggerns beim Anlegen eines Signals an den Eingangsklemmen „+E, -E“ festgelegt: Entweder startet die Zeitstufe sofort bei Anlegen eines Signals an den Eingangsklemmen, auch wenn dieses Signal dauerhaft ansteht ; dabei wird die Zeitstufe mit jedem eintreffenden Signal an den Eingangsklemmen erneut getriggert bzw. neu gestartet, oder das Relais zieht an sobald die Eingangsklemmen „+E, -E“ beschaltet sind, die Zeitstufe startet jedoch erst dann, wenn kein Signal an den Eingangsklemmen ansteht (L1).
• Neben der M€glichkeit die Stromversorgung von Platine zu Platine durchzuverbinden gibt‰s zustzliche Varianten die durchs Stecken von zwei weiteren Jumpern zwischen einem Platinen- Prchen „2UM12TIP“ erzielt werden k€nnen: Steckt der dritte Jumper neben den Jumpern zur Durchverbindung der Versorgungsspannung (Pfeil nach unten gerichtet, s. a. Beipackzettel), dann wird die zweite Timerplatine gestartet, sobald die erste Timerplatine in die Ruhelage zur„ckfllt. Diese Funktion ist bspw. geeignet, um einen T„r€ffner zeitlich versetzt nach der Bettigung eines
• Klingeltasters anzusteuern (Arztpraxen etc.). Wird au†erdem der 4. Jumper gesteckt (Pfeil nach oben gerichtet), dann triggern die Timerplatinen sich im Wechsel gegenseitig, entsprechend der eingestellten Zeiten. Sobald die erste Timerplatine gestartet wurde beginnt dieses Wechselspiel. So lassen sich z.B. wiederkehrende Impuls- Pausen-Zeiten von beliebiger Lnge erzeugen.
