Beschreibung
Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, mit abschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers), blaue LED signalisiert: „Relais aktiv“, zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte „Beipackzettel“ beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

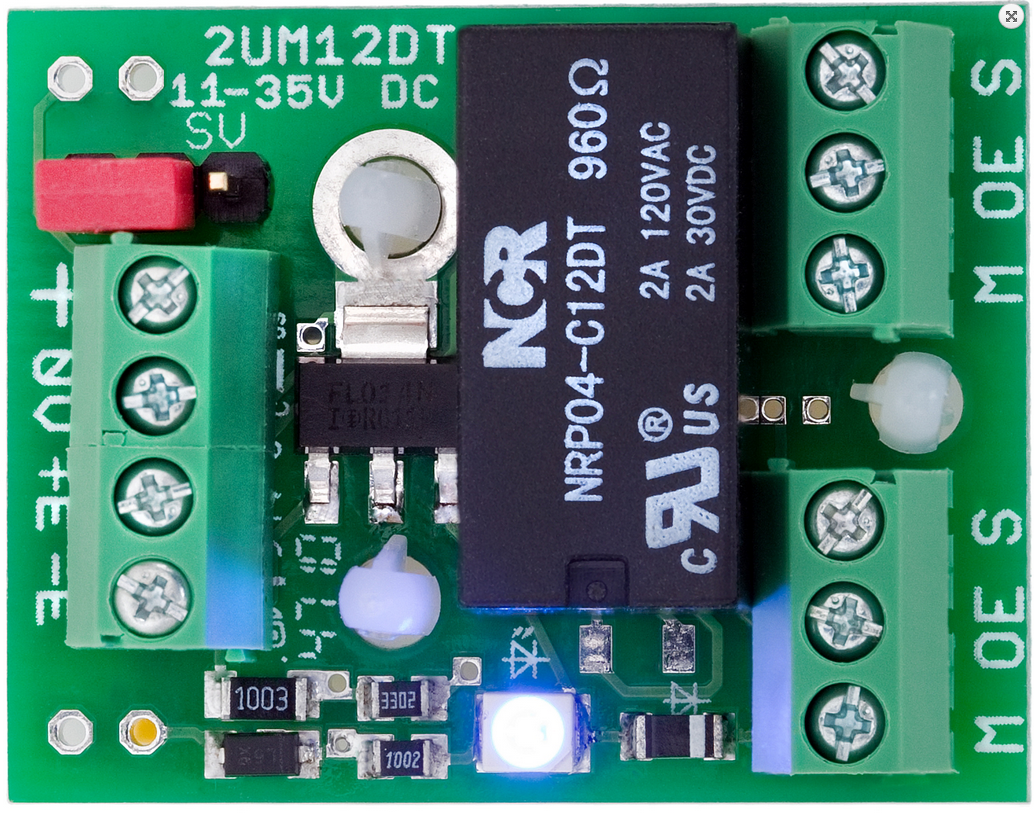

Relaisplatine „2UM12DT“, V3.0, neu: Spannungsbereich 11-35 V/ DC
Diese Relaisplatine „2UM12DT, V3.0“ ist die Weiterentwicklung der bisherigen Miniatur-Relaisplatinen „2UM12DT“. Genauso wie die Platine „2UM1224“ ist diese Platine mit einem ein- und ausschaltbaren Schaltverstärker versehen.
Besonderheiten dieser Platine:
-Breites Spannungsspektrum (11-35V / DC). Das Umschalten der Spannung von 12 auf 24 Volt (wie beim „Vorgängertyp“) entfällt.
-Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird fest-gelegt, ob das Relais direkt – also durch das Anlegen der Betriebsspannung zum Anzug ge-bracht werden soll – oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von untereinem Miliampère zum Anzug des Relais (s. Datenblatt).
Maße der Platine: 28mm x 37mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.

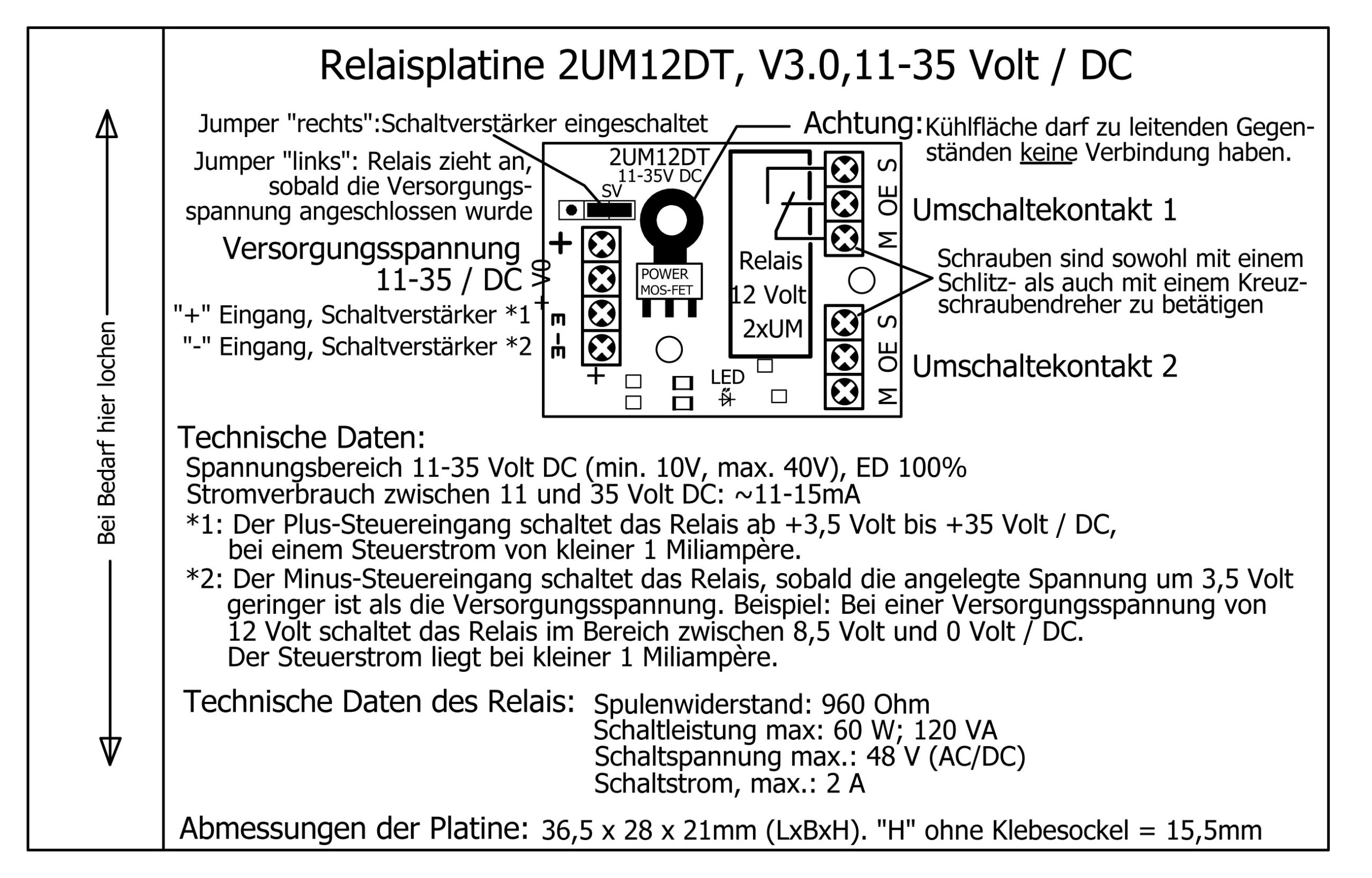

Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Download Datenblatt |
Download Beipackzettel |
