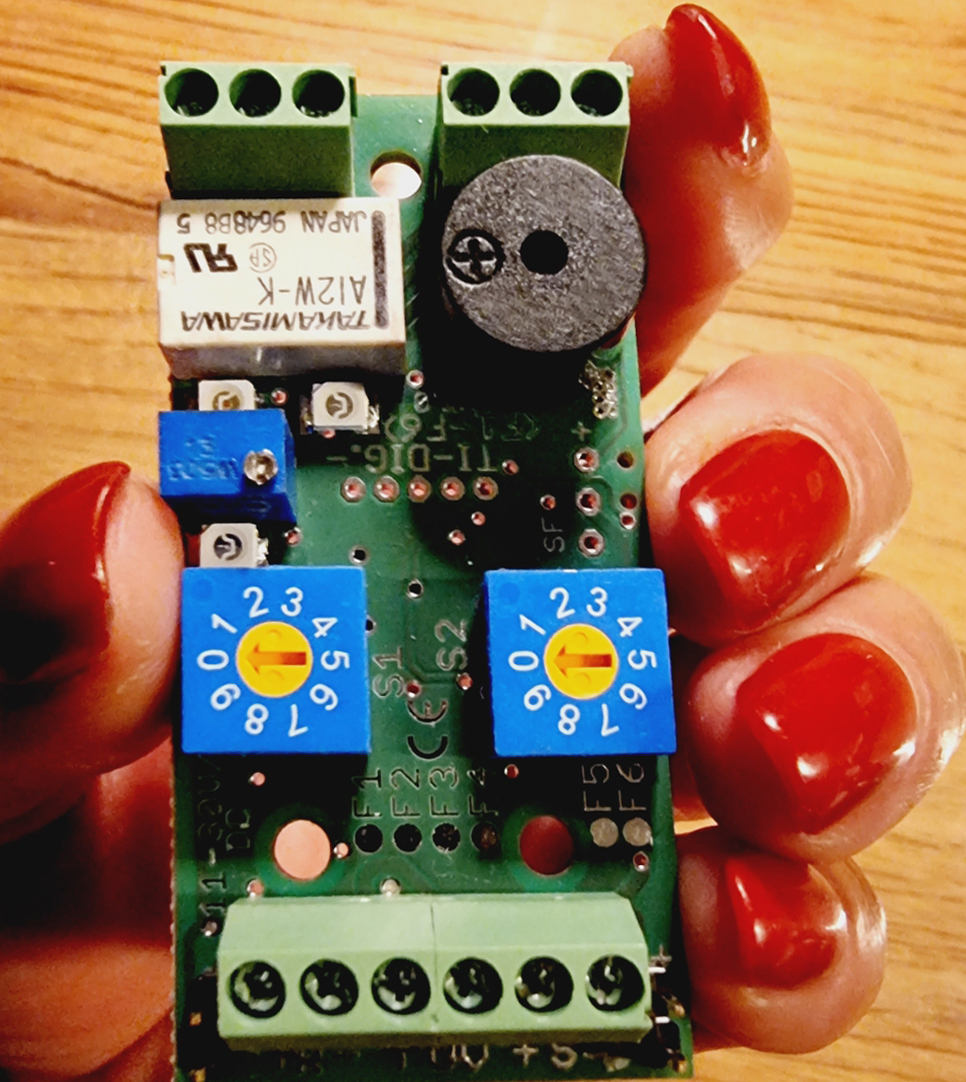

Timerplatine neu "TI-DIG. V5.0-F1" 1s-3h, 11-30 Volt DC
Hiermit möchten wir Ihnen die neu- gestaltete Timerplatine „TI-DIG. V5.0“ vorstellen und anbieten. Wesentliche Funktionen der Vorgängerplatine wurden übernommen. So z.B. auch die Ansteuerung über zwei Optokoppler, von denen der eine den Start der Zeitstufe auslöst („S“-Eingang: setzen) während ein 2. Eingang den Zeitablauf stoppt („R“-Eingang: rücksetzen). Der Einsatz eines Mikrocontrollers lässt neben den hier vorgestellten Funktionen auch weitere, an Ihre Wünsche angepasste Optionen zu. Ein Piezo- Pieper dient zur akustischen Signalisierung bei nicht vorhandenen Funktionen des Codierschalters „S2“ und zur Unterstützung während der Inbetriebnahme dieser Timerplatine. Um auf eine rasche Weise den Betrieb dieser Platine vornehmen zu können, wurden die Bedienfunktionen optimiert. So kann die Abfrage von einer von 20 fest hinterlegten Zeiten, zwischen einer Sekunde und drei Stunden, mit wenigen Handgriffen zur Anwendung kommen. Mittels Trimmer sind auch andere- als die abgespeicherten Zeiten einzustellen (eine umfassende Beschreibung dazu liegt der Platine bei (s. Anhang: Programmiertabelle).
In der Standardausführung (TI-DIG. V5.0 „F1“) steht neben dem Codierschalter „S1“ ein weiterer (S2) zur Verfügung. Hier lassen sich 8 Funktionen entsprechend der Schalterstellung 0-7 abrufen. Diese reichen von: „einschaltwischend“, über retrigger- Funktion, zur „invers“- Funktion, einer sog. „Totmannschaltung“ und der Möglichkeit, die Zeitstufe mit dem Anlegen der Versorgungsspannung zu triggern. Drei LED geben Aufschluss über den Status der Funktionen. So z. B. die grüne LED, welche bei der Aktivierung der Anzugsverzögerung, bis zum Anzug des Relais blinkt. Die blaue LED zeigt an, dass das Relais angezogen ist, während die rote LED in der sog. Retrigger- Funktion bei jedem Impuls am Optokoppler- Eingang kurz aufblitzt.
In der „Sonderausführung“ (TI-DIG. V5.0 „F2“) lassen sich neben den 8 Funktionen der „Standardvariante“, zwei weitere Funktionen abrufen (Codierschalter S2, Stufe 8-9): Zum einen ist es ein astabiler Multivibrator (Blinkrelais), mit veränderbarer Frequenz und einem Impuls- Pausen Verhältnis von 1:1 und zum anderen, eine sog. Flip-Flop Funktion, also die klassische Funktion eines Stromstoß- Relais. Des Weiteren befindet sich eine Schraubklemme auf dieser Platine, mit der eine weitere Relaisplatine angesteuert werden kann (die Details dazu entnehmen Sie bitte der Beschreibung im Anhang, für die „TI-DIG. V5.0 „F2“)
In der Standardausführung (TI-DIG. V5.0 „F1“) steht neben dem Codierschalter „S1“ ein weiterer (S2) zur Verfügung. Hier lassen sich 8 Funktionen entsprechend der Schalterstellung 0-7 abrufen. Diese reichen von: „einschaltwischend“, über retrigger- Funktion, zur „invers“- Funktion, einer sog. „Totmannschaltung“ und der Möglichkeit, die Zeitstufe mit dem Anlegen der Versorgungsspannung zu triggern. Drei LED geben Aufschluss über den Status der Funktionen. So z. B. die grüne LED, welche bei der Aktivierung der Anzugsverzögerung, bis zum Anzug des Relais blinkt. Die blaue LED zeigt an, dass das Relais angezogen ist, während die rote LED in der sog. Retrigger- Funktion bei jedem Impuls am Optokoppler- Eingang kurz aufblitzt.
In der „Sonderausführung“ (TI-DIG. V5.0 „F2“) lassen sich neben den 8 Funktionen der „Standardvariante“, zwei weitere Funktionen abrufen (Codierschalter S2, Stufe 8-9): Zum einen ist es ein astabiler Multivibrator (Blinkrelais), mit veränderbarer Frequenz und einem Impuls- Pausen Verhältnis von 1:1 und zum anderen, eine sog. Flip-Flop Funktion, also die klassische Funktion eines Stromstoß- Relais. Des Weiteren befindet sich eine Schraubklemme auf dieser Platine, mit der eine weitere Relaisplatine angesteuert werden kann (die Details dazu entnehmen Sie bitte der Beschreibung im Anhang, für die „TI-DIG. V5.0 „F2“)
Funktionsbeschreibung:
Hiermit möchten wir Ihnen die neu- gestaltete Timerplatine „TI-DIG. V5.0“ vorstellen und anbieten. Wesentliche Funktionen der Vorgängerplatine wurden übernommen. So z.B. auch die Ansteuerung über zwei Optokoppler, von denen der eine den Start der Zeitstufe auslöst („S“-Eingang: setzen) während ein 2. Eingang den Zeitablauf stoppt („R“-Eingang: rücksetzen). Der Einsatz eines Mikrocontrollers lässt neben den hier vorgestellten Funktionen auch weitere, an Ihre Wünsche angepasste Optionen zu. Ein Piezo- Pieper dient zur akustischen Signalisierung bei nicht vorhandenen Funktionen des Codierschalters „S2“ und zur Unterstützung während der Inbetriebnahme dieser Timerplatine. Um auf eine rasche Weise den Betrieb dieser Platine vornehmen zu können, wurden die Bedienfunktionen optimiert. So kann die Abfrage von einer von 20 fest hinterlegten Zeiten, zwischen einer Sekunde und drei Stunden, mit wenigen Handgriffen zur Anwendung kommen. Mittels Trimmer sind auch andere- als die abgespeicherten Zeiten einzustellen (eine umfassende Beschreibung dazu liegt der Platine bei (s. Anhang: Programmiertabelle).
In der Standardausführung (TI-DIG. V5.0 „F1“) steht neben dem Codierschalter „S1“ ein weiterer (S2) zur Verfügung. Hier lassen sich 8 Funktionen entsprechend der Schalterstellung 0-7 abrufen. Diese reichen von: „einschaltwischend“, über retrigger- Funktion, zur „invers“- Funktion, einer sog. „Totmannschaltung“ und der Möglichkeit, die Zeitstufe mit dem Anlegen der Versorgungsspannung zu triggern. Drei LED geben Aufschluss über den Status der Funktionen. So z. B. die grüne LED, welche bei der Aktivierung der Anzugsverzögerung, bis zum Anzug des Relais blinkt. Die blaue LED zeigt an, dass das Relais angezogen ist, während die rote LED in der sog. Retrigger- Funktion bei jedem Impuls am Optokoppler- Eingang kurz aufblitzt.
In der „Sonderausführung“ (TI-DIG. V5.0 „F2“) lassen sich neben den 8 Funktionen der „Standardvariante“, zwei weitere Funktionen abrufen (Codierschalter S2, Stufe 8-9): Zum einen ist es ein astabiler Multivibrator (Blinkrelais), mit veränderbarer Frequenz und einem Impuls- Pausen Verhältnis von 1:1 und zum anderen, eine sog. Flip-Flop Funktion, also die klassische Funktion eines Stromstoß- Relais. Des Weiteren befindet sich eine Schraubklemme auf dieser Platine, mit der eine weitere Relaisplatine angesteuert werden kann (die Details dazu entnehmen Sie bitte der Beschreibung im Anhang, für die „TI-DIG. V5.0 „F2“)
Hiermit möchten wir Ihnen die neu- gestaltete Timerplatine „TI-DIG. V5.0“ vorstellen und anbieten. Wesentliche Funktionen der Vorgängerplatine wurden übernommen. So z.B. auch die Ansteuerung über zwei Optokoppler, von denen der eine den Start der Zeitstufe auslöst („S“-Eingang: setzen) während ein 2. Eingang den Zeitablauf stoppt („R“-Eingang: rücksetzen). Der Einsatz eines Mikrocontrollers lässt neben den hier vorgestellten Funktionen auch weitere, an Ihre Wünsche angepasste Optionen zu. Ein Piezo- Pieper dient zur akustischen Signalisierung bei nicht vorhandenen Funktionen des Codierschalters „S2“ und zur Unterstützung während der Inbetriebnahme dieser Timerplatine. Um auf eine rasche Weise den Betrieb dieser Platine vornehmen zu können, wurden die Bedienfunktionen optimiert. So kann die Abfrage von einer von 20 fest hinterlegten Zeiten, zwischen einer Sekunde und drei Stunden, mit wenigen Handgriffen zur Anwendung kommen. Mittels Trimmer sind auch andere- als die abgespeicherten Zeiten einzustellen (eine umfassende Beschreibung dazu liegt der Platine bei (s. Anhang: Programmiertabelle).
In der Standardausführung (TI-DIG. V5.0 „F1“) steht neben dem Codierschalter „S1“ ein weiterer (S2) zur Verfügung. Hier lassen sich 8 Funktionen entsprechend der Schalterstellung 0-7 abrufen. Diese reichen von: „einschaltwischend“, über retrigger- Funktion, zur „invers“- Funktion, einer sog. „Totmannschaltung“ und der Möglichkeit, die Zeitstufe mit dem Anlegen der Versorgungsspannung zu triggern. Drei LED geben Aufschluss über den Status der Funktionen. So z. B. die grüne LED, welche bei der Aktivierung der Anzugsverzögerung, bis zum Anzug des Relais blinkt. Die blaue LED zeigt an, dass das Relais angezogen ist, während die rote LED in der sog. Retrigger- Funktion bei jedem Impuls am Optokoppler- Eingang kurz aufblitzt.
In der „Sonderausführung“ (TI-DIG. V5.0 „F2“) lassen sich neben den 8 Funktionen der „Standardvariante“, zwei weitere Funktionen abrufen (Codierschalter S2, Stufe 8-9): Zum einen ist es ein astabiler Multivibrator (Blinkrelais), mit veränderbarer Frequenz und einem Impuls- Pausen Verhältnis von 1:1 und zum anderen, eine sog. Flip-Flop Funktion, also die klassische Funktion eines Stromstoß- Relais. Des Weiteren befindet sich eine Schraubklemme auf dieser Platine, mit der eine weitere Relaisplatine angesteuert werden kann (die Details dazu entnehmen Sie bitte der Beschreibung im Anhang, für die „TI-DIG. V5.0 „F2“)

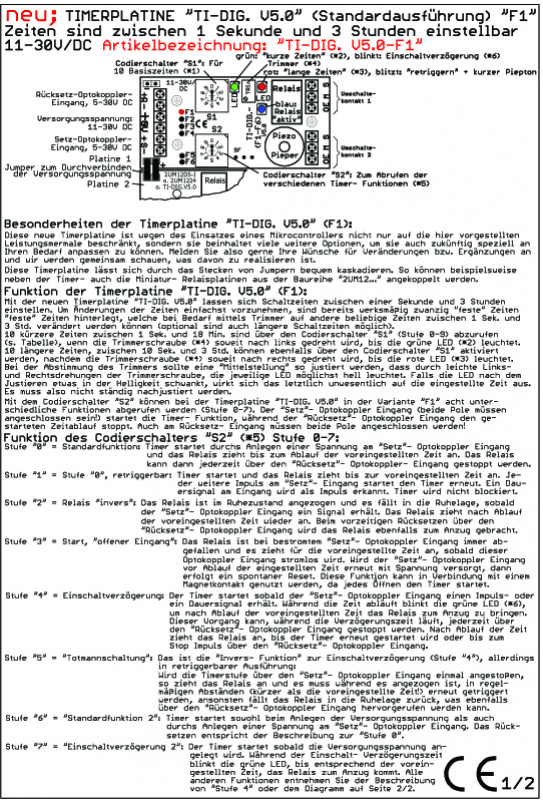

Umfangreiche Beschreibung und Druckvorlage
Zeit-Diagramme, Einstellungen
