Miniatur-Relaisplatine "2UM12DS-J" (anreihbar)
Relaisplatine “2UM12DS-J”, V3.0, neu: Spannungsbereich 11-35V/ DC
Diese Miniatur-Relaisplatine entspricht der Platine „2UM12DS“. Jedoch mit dem Unterschied, dass
ebenso wie bei der Platine „2UM1224“ die Versorgungsspannung bei einer vertikalen Anordnung dieser Platinen durchgebrückt werden kann. Allerdings wird hier nur ein Pol (wahlweise Plus oder Minus) durchgebrückt, da der zweite Pol zur Ansteuerung der jeweiligen Relaisplatine dient.
Auch diese Relaisplatine ist eine Weiterentwicklung der bisherigen Platine„2UM12DS-J“.
Neu an dieser Miniatur-Relaisplatine ist, dass im Ggs. zur bisherigen Relaisplatine ein Umschalten vom 12 Volt- auf den 24 Volt Bereich entfällt. Die Spannungsversorgung für diese Relaisplatine erlaubt ein Spannungsspektrum zwischen 11- und 35 Volt (DC). Im Bereich dieser Versorgungsspannung wird die Spule des 12 Volt-Relais ausreichenden mit Spannung versorgt. Die Spannungsanpassung für die Versorgung des Relais erfolgt durch den Einsatz eines Power-MOS-FET und der darauf abgestimmten Regelungs-Elektronik. Ein weiterer Vorteil beim Einsatz dieser neuen Relaisplatinen liegt im geringeren Stromverbrauch. So lassen sich gegenüber der bisherigen Platine „2UM12DS-J“, je nach Höhe der angelegten Versorgungsspannung, Ströme bis zu 60% einsparen. Diese Stromeinsparung erfolgt zum einen durch den Einsatz einer stromsparenden LED (75% geringerer Stromverbrauch), zum anderen durch die automatische Regelung der Relais-Versorgungsspannung.
Die neuen Platinen sind sowohl von den Maßen-, als auch von den Anschlüssen her, kompatibel.
Dieser Platinentyp lässt sich, wie gehabt, auch weiterhin sowohl einzeln, als auch im 4er-Streifen bestellen.

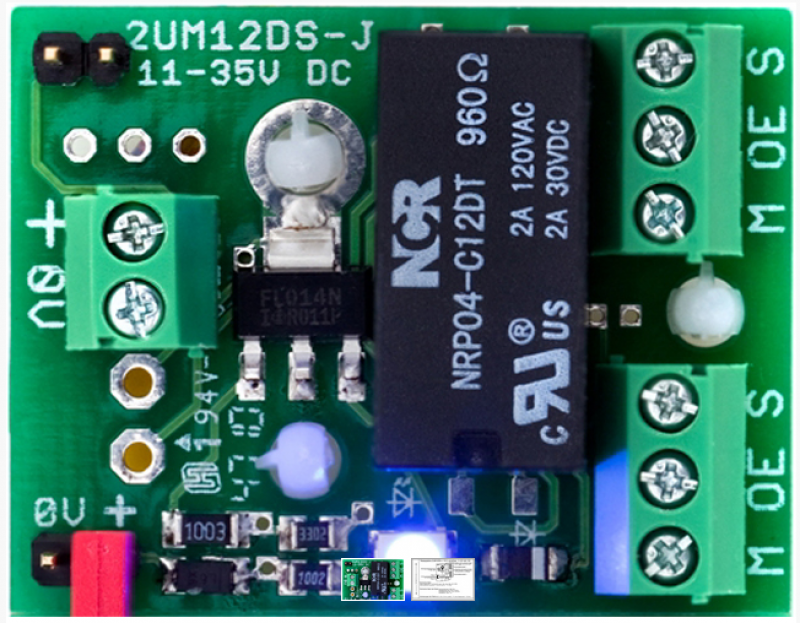

Der Betrieb dieser Platine erfolgt über eine 2-polige Schraub-Anschlussleiste (+UB, 0 Volt). Wie bereits oben erwähnt lässt sich ein Pol der Stromversorgung mittels des beigefügten Jumpers von Platine zu Platine durchverbinden. Eine blaue LED zeigt den aktiven Zustand des Relais an. Es stehen zwei potentialfreie Umschaltekontakte zur Verfügung.

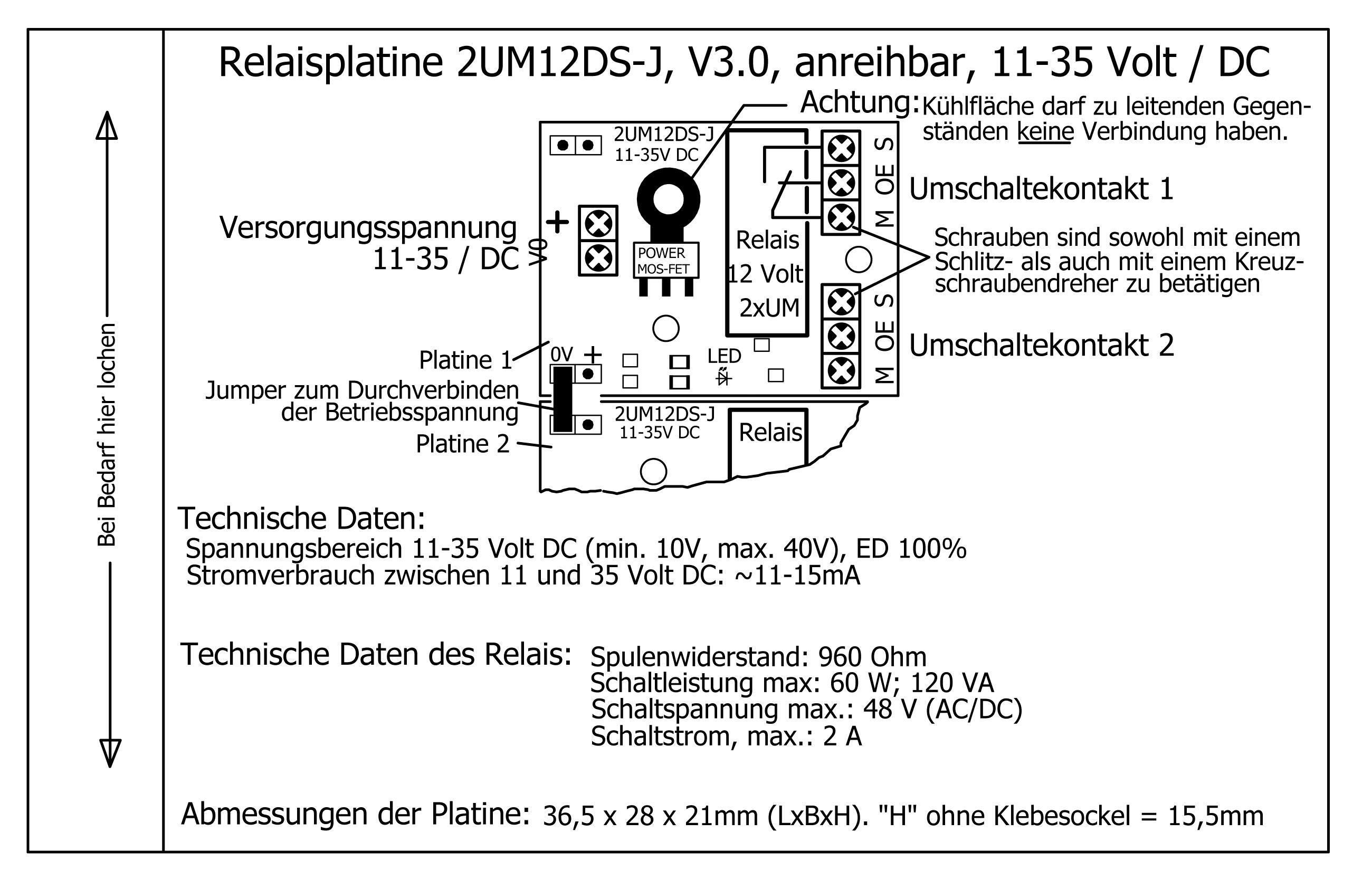

Die technischen Daten und weitere Besonderheiten dieser Platine entnehmen Sie der Anschlussbelegung.
Diese Miniatur-Relaisplatine entspricht der Platine „2UM12DS“. Jedoch mit dem Unterschied, dass
ebenso wie bei der Platine „2UM1224“ die Versorgungsspannung bei einer vertikalen Anordnung dieser Platinen durchgebrückt werden kann. Allerdings wird hier nur ein Pol (wahlweise Plus oder Minus) durchgebrückt, da der zweite Pol zur Ansteuerung der jeweiligen Relaisplatine dient.
Auch diese Relaisplatine ist eine Weiterentwicklung der bisherigen Platine„2UM12DS-J“.
Neu an dieser Miniatur-Relaisplatine ist, dass im Ggs. zur bisherigen Relaisplatine ein Umschalten vom 12 Volt- auf den 24 Volt Bereich entfällt. Die Spannungsversorgung für diese Relaisplatine erlaubt ein Spannungsspektrum zwischen 11- und 35 Volt (DC). Im Bereich dieser Versorgungsspannung wird die Spule des 12 Volt-Relais ausreichenden mit Spannung versorgt. Die Spannungsanpassung für die Versorgung des Relais erfolgt durch den Einsatz eines Power-MOS-FET und der darauf abgestimmten Regelungs-Elektronik. Ein weiterer Vorteil beim Einsatz dieser neuen Relaisplatinen liegt im geringeren Stromverbrauch. So lassen sich gegenüber der bisherigen Platine „2UM12DS-J“, je nach Höhe der angelegten Versorgungsspannung, Ströme bis zu 60% einsparen. Diese Stromeinsparung erfolgt zum einen durch den Einsatz einer stromsparenden LED (75% geringerer Stromverbrauch), zum anderen durch die automatische Regelung der Relais-Versorgungsspannung.
Die neuen Platinen sind sowohl von den Maßen-, als auch von den Anschlüssen her, kompatibel.
Dieser Platinentyp lässt sich, wie gehabt, auch weiterhin sowohl einzeln, als auch im 4er-Streifen bestellen.
Der Betrieb dieser Platine erfolgt über eine 2-polige Schraub-Anschlussleiste (+UB, 0 Volt). Wie bereits oben erwähnt lässt sich ein Pol der Stromversorgung mittels des beigefügten Jumpers von Platine zu Platine durchverbinden. Eine blaue LED zeigt den aktiven Zustand des Relais an. Es stehen zwei potentialfreie Umschaltekontakte zur Verfügung.
Die technischen Daten und weitere Besonderheiten dieser Platine entnehmen Sie der Anschlussbelegung.
11-35 Volt /DC, 2xUM, anreihbar, auch im 4er-Streifen erhältlich
Umfangreiche Beschreibung und Druckvorlage
