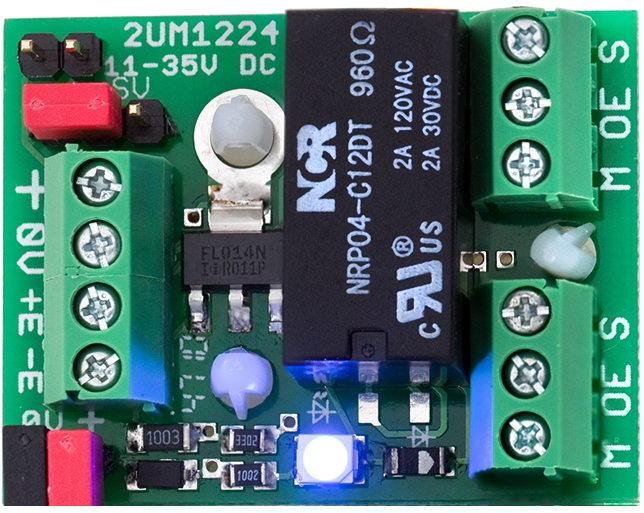

Miniatur-Relaisplatine "2UM1224" (anreihbar)
Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, die Platinen sind anreihbar, beide Pole der Versorgungsspannung lassen sich mittels der beigefügten Jumper von Platine zu Platine durchverbinden, mit abschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers), blaue LED signalisiert: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. Die Platinen sind im 4er Streifen (untereinander) erhältlich; bei Bedarf sollte dieses im Falle einer Bestellung ausdrücklich erwähnt werden. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe "DATENBLATT" (unten).
Diese Relaisplatine „2UM1224, V3.0“ ist die Weiterentwicklung der bisherigen Miniatur-Relaisplatinen „2UM1224“. Aufgrund ihrer Universalität deckt sie den Bedarf für viele Anforderungen aus dem Bereichder Gefahrenmelde- Schwachstromtechnik. Bereits mit Steuerströmen von unter einem Miliampère wirddas Relais zuverlässig zum Anzug gebracht.
Besonderheiten dieser Platine:
-Breites Spannungsspektrum (11-35V / DC). Das Umschalten der Spannung von 12 auf 24 Volt (wie beim „Vorgängertyp“) entfällt.
-Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird fest-gelegt, ob das Relais direkt - also durch das Anlegen der Betriebsspannung zum Anzug ge-bracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von untereinem Miliampère zum Anzug des Relais (s. Datenblatt).
-Bequemes Durchverbinden der Versorgungsspannung durch das vertikale Anreihen mehrerer Platinen. Dabei lässt sich die Versorgungsspannung mittels beigefügter Jumpern von Platine zuPlatine durchverbinden. Es muss demzufolge nur eine Platine über die Anschlussklemmen mitder Versorgungsspannung verbunden sein. Alle weiteren-, untereinander platzierten Platinenwerden über die Jumper versorgt.
-Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken). Ferner können bei Bedarf sogar bis zu 20 Platinen zusammenhängend geordert werden („ein Nutzen“). Dann lassen sich fünf 4er-Streifen und bei Bedarf auch jede Platine einzeln abbrechen!
Besonderheiten dieser Platine:
-Breites Spannungsspektrum (11-35V / DC). Das Umschalten der Spannung von 12 auf 24 Volt (wie beim „Vorgängertyp“) entfällt.
-Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird fest-gelegt, ob das Relais direkt - also durch das Anlegen der Betriebsspannung zum Anzug ge-bracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von untereinem Miliampère zum Anzug des Relais (s. Datenblatt).
-Bequemes Durchverbinden der Versorgungsspannung durch das vertikale Anreihen mehrerer Platinen. Dabei lässt sich die Versorgungsspannung mittels beigefügter Jumpern von Platine zuPlatine durchverbinden. Es muss demzufolge nur eine Platine über die Anschlussklemmen mitder Versorgungsspannung verbunden sein. Alle weiteren-, untereinander platzierten Platinenwerden über die Jumper versorgt.
-Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken). Ferner können bei Bedarf sogar bis zu 20 Platinen zusammenhängend geordert werden („ein Nutzen“). Dann lassen sich fünf 4er-Streifen und bei Bedarf auch jede Platine einzeln abbrechen!

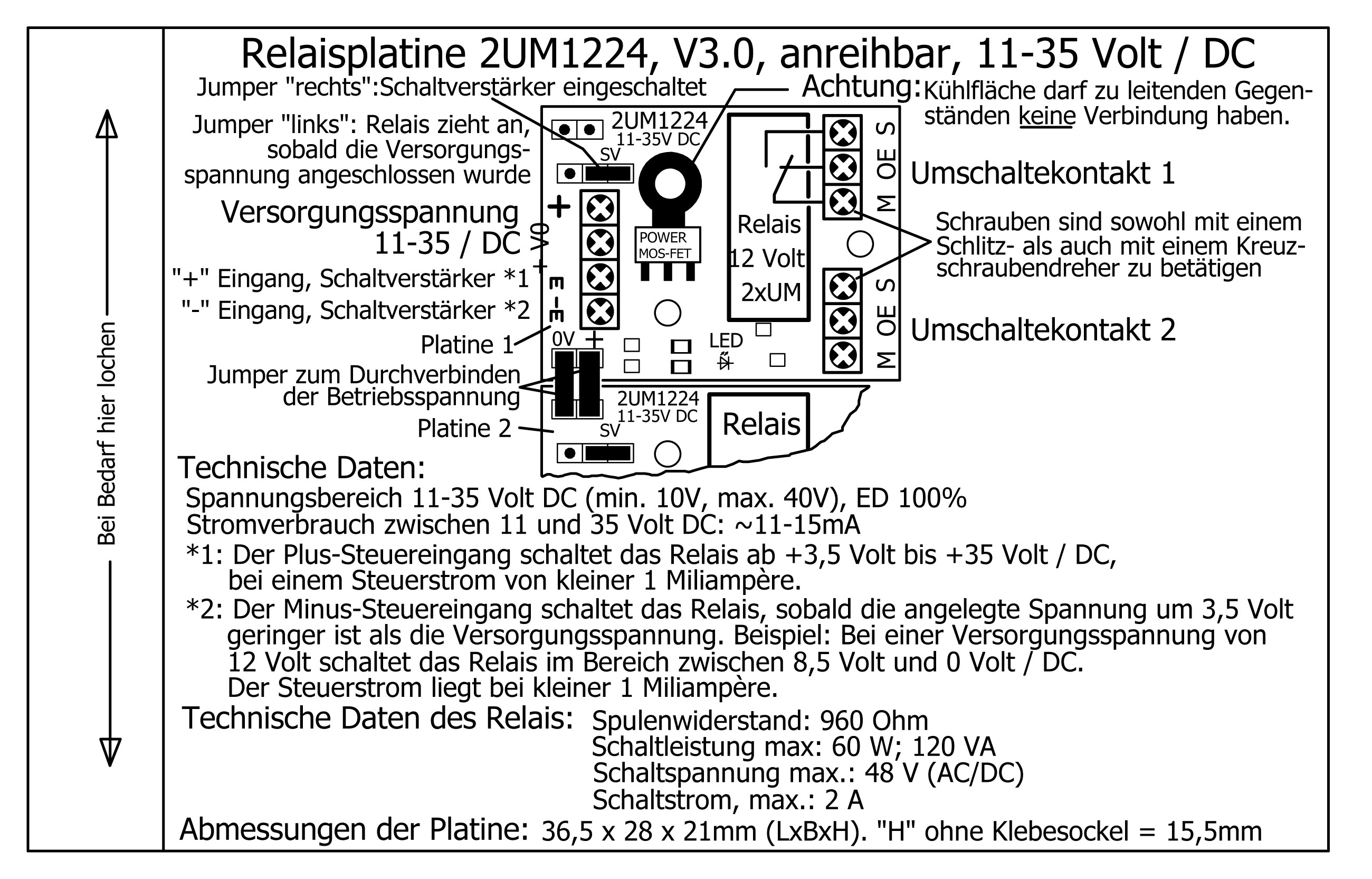

Umfangreiche Beschreibung und Druckvorlage
