Miniatur 8-fach Optokoppler-Relaisplatine mit Wandler, 9,5-36Volt "OPTOKO8M"
Betriebsspannung: 9,5-36 Volt /DC, Schaltstrom: 2 Ampère, jedem Relais sind zwei Umschaltkontakte zugeordnet, je eine grüne LED signalisiert: "Relais aktiv", die Platinen sind anreihbar, die Relais werden - sofern die Versorgungsspannung angelegt ist - durch das Anlegen einer Spannung an den Optokoppler-Eingängen (4,5-30V/DC, I = 0,4-3mA) zum Anzug gebracht, ein "Plus-Signal" am Test-Eingang "+T" lässt sämtliche Relais (auch wenn mehrere Platinen untereinander durchverbunden sind) zum Anzug bringen, über die vorhandenen Stiftleisten (oben und unten) lässt sich diese Platine "OPTOKO8M" mit den anreihbaren Platinen "OPTOKO8MA" kombinieren, es können bis zu 3 Platinen der Sorte "OPTOKO8MA" von der "OPTOKO8M" versorgt werden, eine 2polige Anschlussklemme bekommt vom Wandler eine konstante Spannung von 12 Volt /DC, der Entnahmestrom an dieser Klemme liegt bei 300mA und er reduziert sich je angeschlossener Platine "OPTOKO8M12" um jeweils 100mA, zur raschen Montage der Platine liegen jeder Verpackungseinheit 4große selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
8-fach Miniatur-Optokopplerplatine “OPTOKO8M”
Jetzt mit neuer Wandler-Technologie, für Spannungen von 9,5-36V

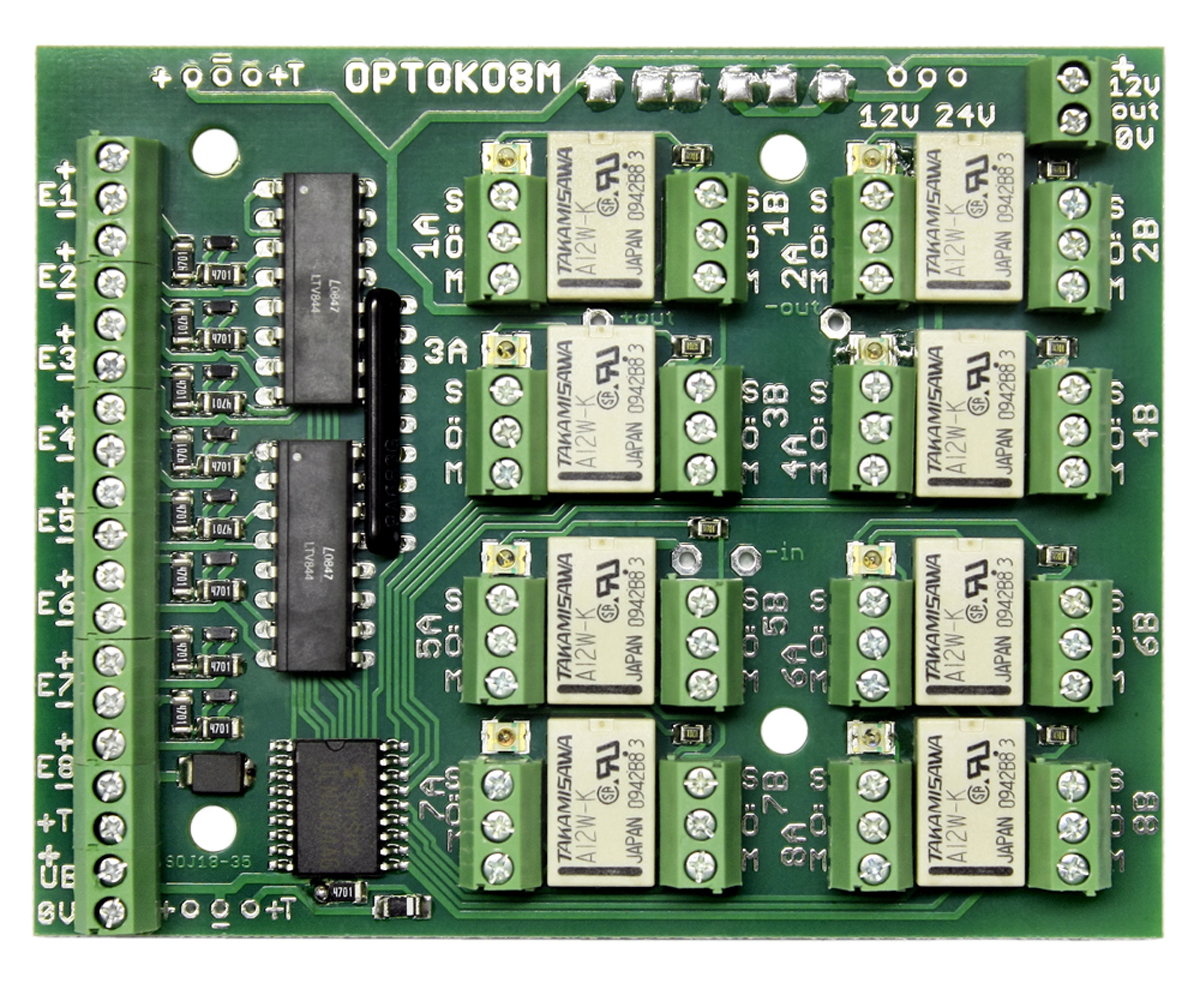

8-fach-Optokoppler-Relaisplatine: Maßstab 1:1 beim A4 Ausdruck
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung eines Spannungswandlers (auf der Unterseite der Platine) erfolgt eine Spannungsanpasung im Spannungs-spektrum zwischen 9,5 Volt und 36 Volt DC. Dabei wird die Versorgung der Relais mit der Nenn-Spulen-spannung von 12 Volt aufrechterhalten (Aufwärts- / Abwärtswandler).
Die acht Eingänge der Optokoppler sind voneinander- und zur Versorgungsspannung galvanisch getrennt (poten-tialfrei). Die empfindlichen und vor Überspannung geschützten Optokoppler-Eingänge gewähren bereits ab einer Spannung von 4,5 V/ DC und bei einem Strom von 0,4mA ein zuverässiges Schalten der Relais. Die Eingangs-spannung der Optokoppler darf maximal 30V betragen. Dann fließt ein Optokoppler-Eingangsstrom von 3mA. Obwohl eine Polarität an den Eingangsklemmen der Optokoppler angegeben ist, können diese beliebig beschaltet werden. Es ist also unwichtig, ob bei der Beschaltung der Eingänge auf die vorgesehene Polarität geachtet wird. Die +/- Kennzeichnung kann unter Umständen bei der Erstellung von technischen Unterlagen von Vorteil sein.
Der Betrieb dieser Platine erfolgt über eine 19-polige Anschlussleiste (“+UB”, “0 Volt”, “+Test”, je 2 Eingänge der Optokoppler: “+ / - E1” - “+ / - E8”). Acht grüne LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen pro Relais je zwei potentialfreie Umschaltekontakte zur Verfügung. Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!). Eine Versorgung von insgesamt 4 Platinen kann dann bequem durch das Stecken von Jumpern zwischen den Platinen erfolgen. Ein Spannungswandler kann bis zu 4 Optokoppler-Platinen versorgen. Diese Versorgung findet entweder über die Jumper oder durch die Verbindung der “+12Vout / 0V” Ausgänge bzw. “Eingänge” statt.
Der “+Testeingang” aktiviert beim Anlegen eines positiven Signals (+UB) alle Relais.
Der Ausgang “+out” und “0Volt” (rechts oben) kann auch für externe Verbraucher benutzt werden. Der Wandler
liefert maximal 400 mA. Das bedeutet, da jede Optokoppler-Platine eine maximale Stromaufnahme von 100mA benötigt, entweder noch 3 weitere Optokopplerplatinen dieser Serie angeschlossen werden können oder dass Verbraucher mit einem Stromverbrauch von 300mA angeschlossen werden können. Demzufolge können beim Anschluss von 2 Optokopplerplatinen, diesen Ausgangsklemmen noch 200mA entnommen werden (usw.).
Weitere Details zu der neuen Optokoppler-Platine “OPTOKO8M” finden Sie auf der nächsten Seite.
Die Optokopplerplatinen gibt es in 3 Varianten: 1. “OPTOKO8M” (mit Wandler 9,5-36V / DC).
2. “OPTOKO8MA” mit Stiftleisten und Jumpern (Versorgung
erfolgt über “OPTOKO8M”.
3. “OPTOKO8M12”, 10-14,5V / DC Versorgungsspannung.
Die Platine ist vor Falschpolung geschützt. Maße der Platine: 76mm x 97mm x 20mm
Zur mühelosen Befestigung liegen jeder Platine 4 Klebefüße bei.
Jetzt mit neuer Wandler-Technologie, für Spannungen von 9,5-36V

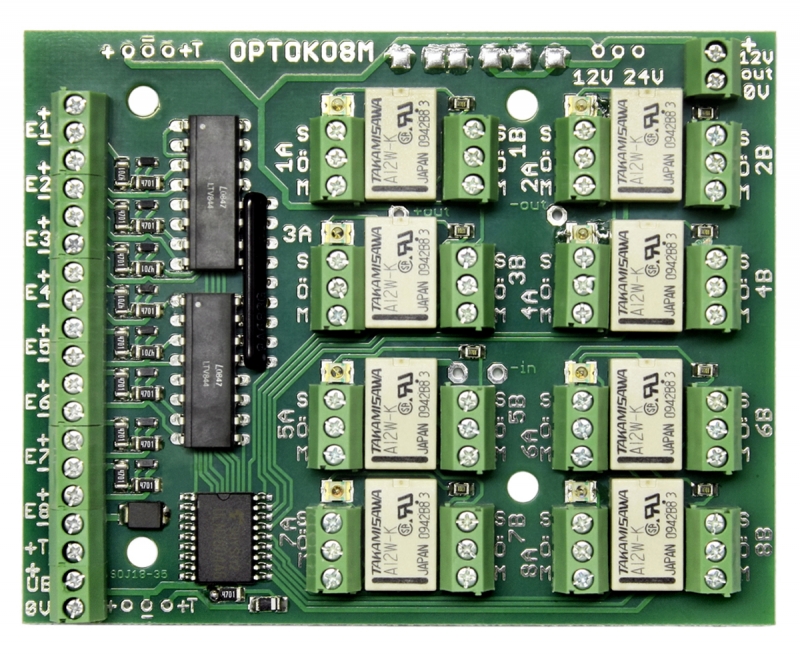

8-fach-Optokoppler-Relaisplatine: Maßstab 1:1 beim A4 Ausdruck
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung eines Spannungswandlers (auf der Unterseite der Platine) erfolgt eine Spannungsanpasung im Spannungs-spektrum zwischen 9,5 Volt und 36 Volt DC. Dabei wird die Versorgung der Relais mit der Nenn-Spulen-spannung von 12 Volt aufrechterhalten (Aufwärts- / Abwärtswandler).
Die acht Eingänge der Optokoppler sind voneinander- und zur Versorgungsspannung galvanisch getrennt (poten-tialfrei). Die empfindlichen und vor Überspannung geschützten Optokoppler-Eingänge gewähren bereits ab einer Spannung von 4,5 V/ DC und bei einem Strom von 0,4mA ein zuverässiges Schalten der Relais. Die Eingangs-spannung der Optokoppler darf maximal 30V betragen. Dann fließt ein Optokoppler-Eingangsstrom von 3mA. Obwohl eine Polarität an den Eingangsklemmen der Optokoppler angegeben ist, können diese beliebig beschaltet werden. Es ist also unwichtig, ob bei der Beschaltung der Eingänge auf die vorgesehene Polarität geachtet wird. Die +/- Kennzeichnung kann unter Umständen bei der Erstellung von technischen Unterlagen von Vorteil sein.
Der Betrieb dieser Platine erfolgt über eine 19-polige Anschlussleiste (“+UB”, “0 Volt”, “+Test”, je 2 Eingänge der Optokoppler: “+ / - E1” - “+ / - E8”). Acht grüne LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen pro Relais je zwei potentialfreie Umschaltekontakte zur Verfügung. Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!). Eine Versorgung von insgesamt 4 Platinen kann dann bequem durch das Stecken von Jumpern zwischen den Platinen erfolgen. Ein Spannungswandler kann bis zu 4 Optokoppler-Platinen versorgen. Diese Versorgung findet entweder über die Jumper oder durch die Verbindung der “+12Vout / 0V” Ausgänge bzw. “Eingänge” statt.
Der “+Testeingang” aktiviert beim Anlegen eines positiven Signals (+UB) alle Relais.
Der Ausgang “+out” und “0Volt” (rechts oben) kann auch für externe Verbraucher benutzt werden. Der Wandler
liefert maximal 400 mA. Das bedeutet, da jede Optokoppler-Platine eine maximale Stromaufnahme von 100mA benötigt, entweder noch 3 weitere Optokopplerplatinen dieser Serie angeschlossen werden können oder dass Verbraucher mit einem Stromverbrauch von 300mA angeschlossen werden können. Demzufolge können beim Anschluss von 2 Optokopplerplatinen, diesen Ausgangsklemmen noch 200mA entnommen werden (usw.).
Weitere Details zu der neuen Optokoppler-Platine “OPTOKO8M” finden Sie auf der nächsten Seite.
Die Optokopplerplatinen gibt es in 3 Varianten: 1. “OPTOKO8M” (mit Wandler 9,5-36V / DC).
2. “OPTOKO8MA” mit Stiftleisten und Jumpern (Versorgung
erfolgt über “OPTOKO8M”.
3. “OPTOKO8M12”, 10-14,5V / DC Versorgungsspannung.
Die Platine ist vor Falschpolung geschützt. Maße der Platine: 76mm x 97mm x 20mm
Zur mühelosen Befestigung liegen jeder Platine 4 Klebefüße bei.
