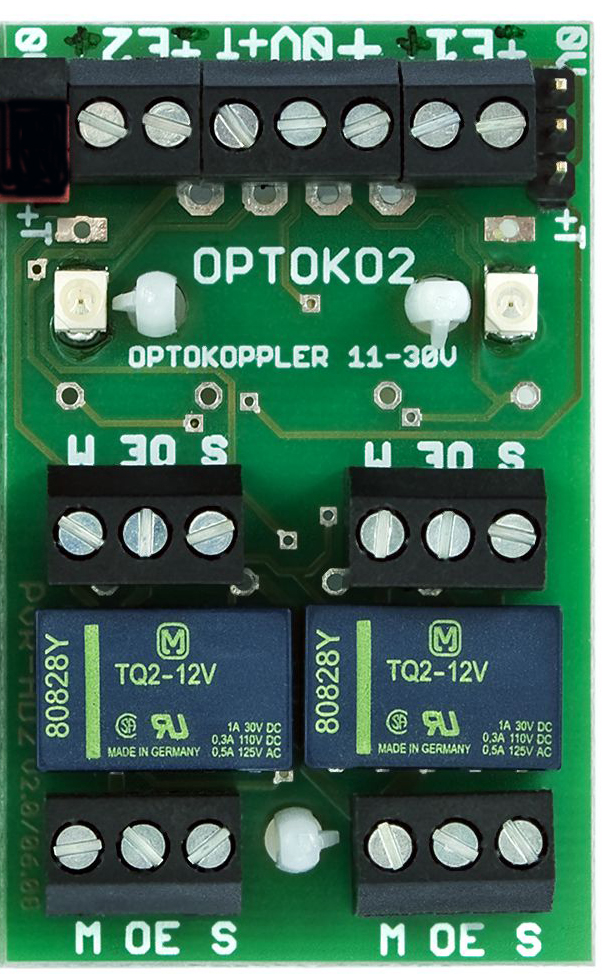

Miniatur 2-fach Optokoppler-Relaisplatine "OPTOKO2"
Betriebsspannung: 11-30 Volt /DC, Schaltstrom: 2 Ampère, jedem Relais sind zwei Umschaltkontakte zugeordnet, je eine blaue LED signalisiert: "Relais aktiv", die Platinen sind anreihbar, die Relais werden - sofern die Versorgungsspannung angelegt ist - durch das Anlegen einer Spannung an den Optokoppler-Eingängen (4,5-35V/DC, I = 0,5-4mA) zum Anzug gebracht, ein "Plus-Signal" am Test-Eingang "+T" lässt sämtliche Relais (auch wenn mehrere Platinen untereinander durchverbunden sind, s. Foto) zum Anzug bringen, im Lieferumfang sind enthalten: 3 Jumper (RM 5,08) um die Testeingänge und die Versorgungsspannung von Platine zu Platine durchverbinden zu können (s. Foto), zur zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
2-fach Optokoppler-Relaisplatine 11-30V DC, anreihbar
Miniaturplatine “OPTOKO2”, mit automatischer Anpassung der Versorgungsspannung im Bereich von 11-30 Volt DC
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsangleichung im Spannungsspektrum zwischen 11 Volt und 30 Volt DC.
Die beiden Eingänge der Optokoppler sind voneinander- und zur Versorgungsspannung galvanisch getrennt (potentialfrei). Die empfindlichen und vor Überspannung geschützten Optokoppler-Eingänge gewähren bereits ab einer Spannung von 4,5 Volt / DC und bei einem Strom von 0,5mA ein zuverässiges Schalten der Relais. Mittels der im Lieferumfang enthaltenen Jumper (3St.) lassen sich die Versorgungs-spannung und der “+Test”-Eingang mehrerer Optokoppler-Platinen “durchverbinden” (siehe Foto).
Der Betrieb dieser Platine erfolgt über eine 7-polige Anschlussleiste (“+UB”, “0 Volt”, “+Test”, je 2 Eingänge der Optokoppler: “+ / - E1”, “+ / - E2”). Zwei grüne LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen je zwei potentialfreie Umschaltkontakte zur Verfügung. Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!).Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt. Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Miniaturplatine “OPTOKO2”, mit automatischer Anpassung der Versorgungsspannung im Bereich von 11-30 Volt DC
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsangleichung im Spannungsspektrum zwischen 11 Volt und 30 Volt DC.
Die beiden Eingänge der Optokoppler sind voneinander- und zur Versorgungsspannung galvanisch getrennt (potentialfrei). Die empfindlichen und vor Überspannung geschützten Optokoppler-Eingänge gewähren bereits ab einer Spannung von 4,5 Volt / DC und bei einem Strom von 0,5mA ein zuverässiges Schalten der Relais. Mittels der im Lieferumfang enthaltenen Jumper (3St.) lassen sich die Versorgungs-spannung und der “+Test”-Eingang mehrerer Optokoppler-Platinen “durchverbinden” (siehe Foto).
Der Betrieb dieser Platine erfolgt über eine 7-polige Anschlussleiste (“+UB”, “0 Volt”, “+Test”, je 2 Eingänge der Optokoppler: “+ / - E1”, “+ / - E2”). Zwei grüne LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen je zwei potentialfreie Umschaltkontakte zur Verfügung. Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!).Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt. Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Umfangreiche Beschreibung und Druckvorlage
