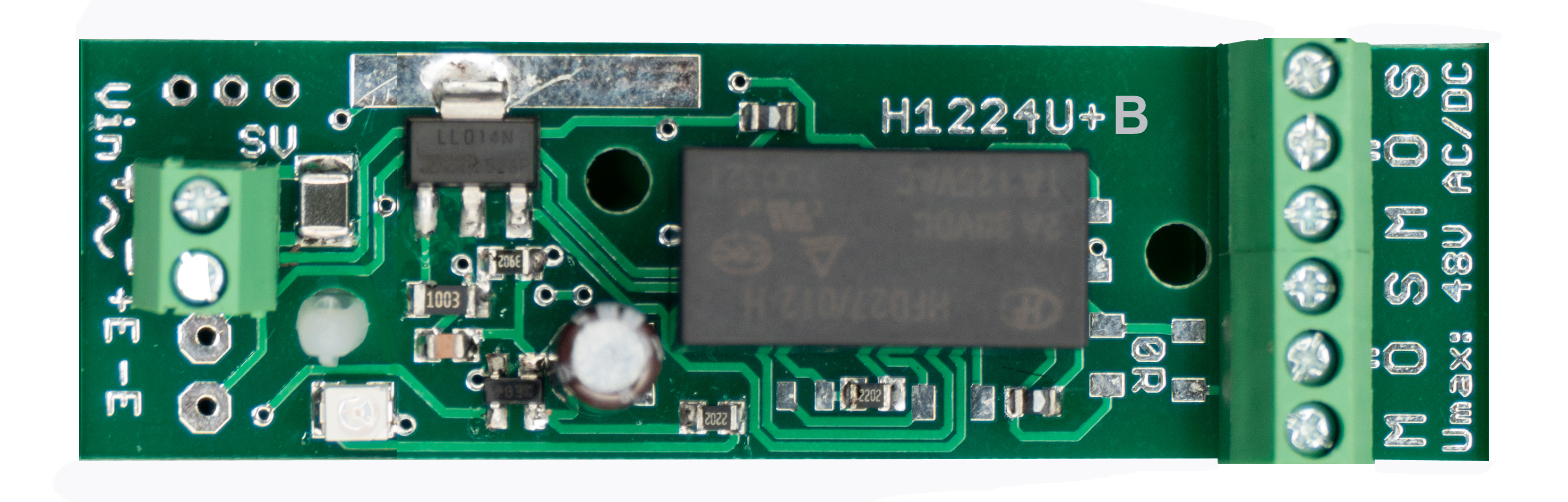

Hutschienen - Relaisplatine „H1224U+B“ für den AC/DC Betrieb
AC/DC Miniatur – Relaisplatine für die Hutschienenmontage oder zur Befestigung mittels „Leiterplatten-Abstandhalter mit Klebesockel“, breites Spannungsspektrum: AC: 11 – 25 Volt, DC: 11 – 35 Volt, 2 Umschaltekontakte und LED Anzeige bei Aktivierung des Relais.
Diese Relaisplatine „H1224U+“ ergänzt die bisherige Miniatur – Relaisplatinen - Baureihe „2UM12..“ um zwei weiter Features: Zum einen ist sie neben einer Gleichspannung auch mit Wechselspannung zu betreiben, zum anderen erlaubt die Baugröße den Einbau in ein dafür vorgesehenes Hutschienengehäuse.
Aufgrund dieser Universalität deckt sie ebenfalls den Bedarf vieler Anforderungen aus dem Bereich der Gefahrenmelde- und der Schwachstromtechnik ab.
Diese Relaisplatine „H1224U+“ ergänzt die bisherige Miniatur – Relaisplatinen - Baureihe „2UM12..“ um zwei weiter Features: Zum einen ist sie neben einer Gleichspannung auch mit Wechselspannung zu betreiben, zum anderen erlaubt die Baugröße den Einbau in ein dafür vorgesehenes Hutschienengehäuse.
Aufgrund dieser Universalität deckt sie ebenfalls den Bedarf vieler Anforderungen aus dem Bereich der Gefahrenmelde- und der Schwachstromtechnik ab.
- Breites Spannungsspektrum der Versorgungsspannung: 11-25V / AC, 11-35V / DC.
- Diese Platinen können auch im 2er – oder im 4er Verbund geordert werden. Dann passen diese in die 2er – oder in die 4er Hutschienengehäuse. Außerdem lassen sich die Platinen dieser Serie beliebig im Hutschienengehäuse kombinieren. So können Sie Platinen mit – und ohne Schaltverstärker o. „mit Speicherfunktion“ zusammenstellen.
- Die Umschaltekontakte des Relais lassen bei dessen Aktivierung zwei Stromkreisesteuern. Eine LED zeigt den aktiven Zustand des Relais an. Der max. Schaltstrom der Relaiskontakte von 2 Ampère, sollte bei Steuerungen im Gefahrenmelde- bzw. Schwachstrombereich für die meisten Anwendungen ausreichend sein.
Umfangreiche Beschreibung und Druckvorlage
