Beschreibung

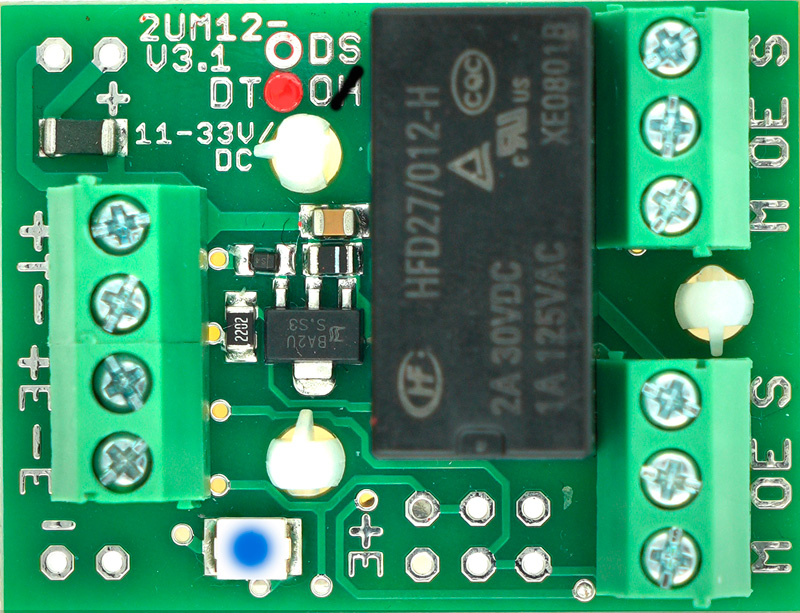

Diese Relaisplatinen „2UM12DT-O-EN“ und „2UM12DT-OH-EN“, V3.1 sind eine Ergänzung zu den bisherigen Miniatur-Relaisplatinen der Serie„2UM12…“. Die beiden Bezeichnungen „O“ und „OH“ stehen für 2 unterschiedliche Spannungsbereiche der Optokoppler-Eingänge. So arbeitet die „O“ – Variante mit einer Optokoppler – Eingangsspannung zwischen 10 und 40 V/DC, die „OH“ – Variante hingegen mit einer Optokoppler – Eingangsspannung zwischen 1,25 – 30 V/DC (s. dazu auch 2 unterschiedliche Beipackzettel). Letztgenannter Typ entstand aufgrund häufiger Kundennachfragen, die auf der Suche nach einer Optokoppler – Platine waren, mit der sich durch den parallel Abgriff an einer LED ein Relais ansteuern lässt. Somit können Sie mit dieser Miniatur – Optokoppler – Relaisplatine die Spannung an einer LED nahezu lastfrei abgreifen (<500yA) und das Relais damit ansteuern.
Zustand des Relais an. Es stehen zwei potentialfreie Umschaltekontakte zur Verfügung. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Die technischen Daten und weitere Besonderheiten dieser Platine entnehmen Sie der Anschlussbelegung.
Download Datenblatt |
Download Beipackzettel |
