Beschreibung
Betriebsspannung: 11-30 Volt /DC, Schaltstrom: 2 Ampère, blaue LED zur Signalisierung: „Relais aktiv“, zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte „Beipackzettel“ beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

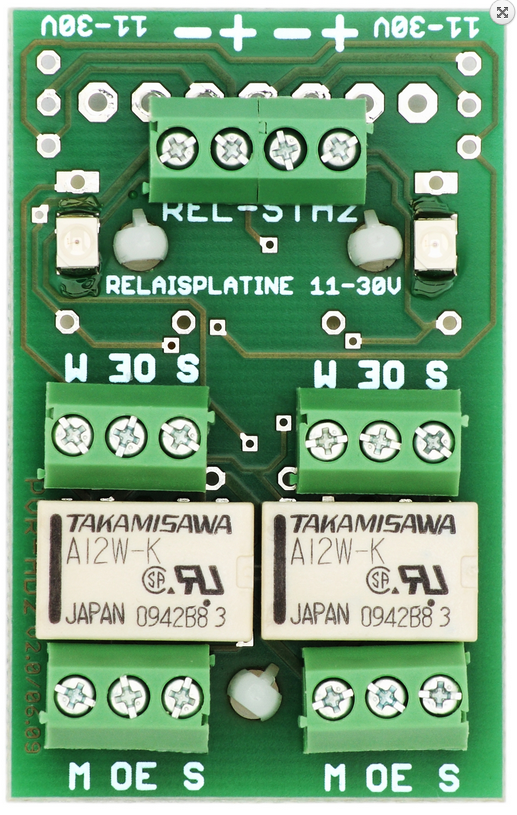

2-fach Relaisplatine ohne Schaltverstärker 11-30V DC
Miniaturplatine “STA-REL2”, mit automatischer Anpassungder Versorgungsspannung im Bereich von 11-30 Volt DC
2-fach-Standard-Relaisplatine:
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsangleichung im Spannungsspektrum zwischen 11 Volt und 30 Volt DC.
Ein Umschalten der Spannung von 12 auf 24 Volt-oder umgekehrt, ist deshalb nicht erforderlich.
Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (je 2 mal “+UB” und “0 Volt”).
Zwei grüne LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen je zwei potentialfreie Umschaltkontakte zur Verfügung.
Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!).
Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Download Datenblatt |
