Beschreibung

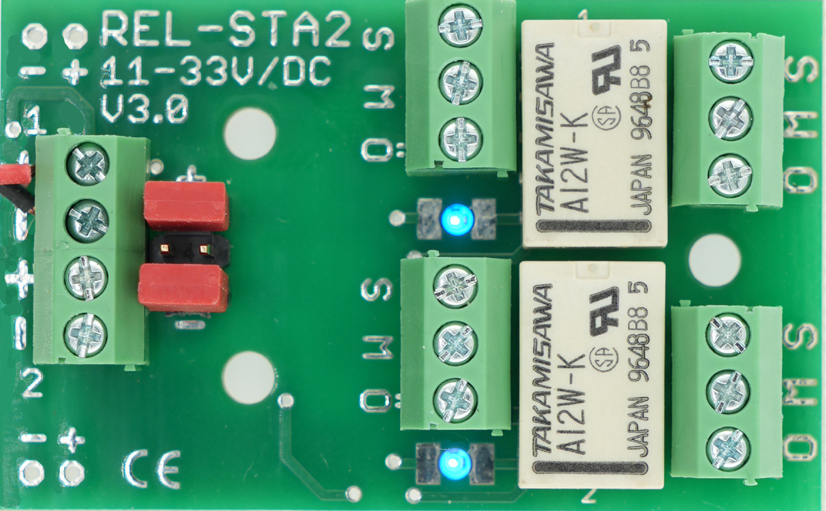

2-fach Relaisplatine “STA-REL2”, V3.0, 11-33V/DC
Außerdem gibt´s diese in der anreihbaren Variante: „STA-REL2-J“
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsanpassung im Spannungsspektrum zwischen 11 Volt und 33 Volt DC. Ein Umschalten der Spannung von 12 auf 24 Volt-oder umgekehrt, ist deshalb nicht erforderlich. Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (je 2 mal “+UB” und “0 Volt”). Zwei blaue LED zeigen den aktiven Zustand des jeweiligen Relais an.
Diese neu gestaltete Relaisplatine REL-STA2, in der Version 3.0, löst das Vorgängermodell ab. Ihre Vielfalt ermöglicht es, die Beschaltung auf einfachste Weise vorzunehmen. So lässt sich bspw. die Relaisansteuerung über ein Jumperpärchen auf der Platine so koppeln, dass ein gemeinsamer Plus oder ein gemeinsamer Minus entsteht. Auch könnten die beide Relais durchs entsprechende Stecken der Jumper, gleichzeitig über eine der beiden Doppel- Anschlussklemmen (+/-) zum Anzug gebracht werden.

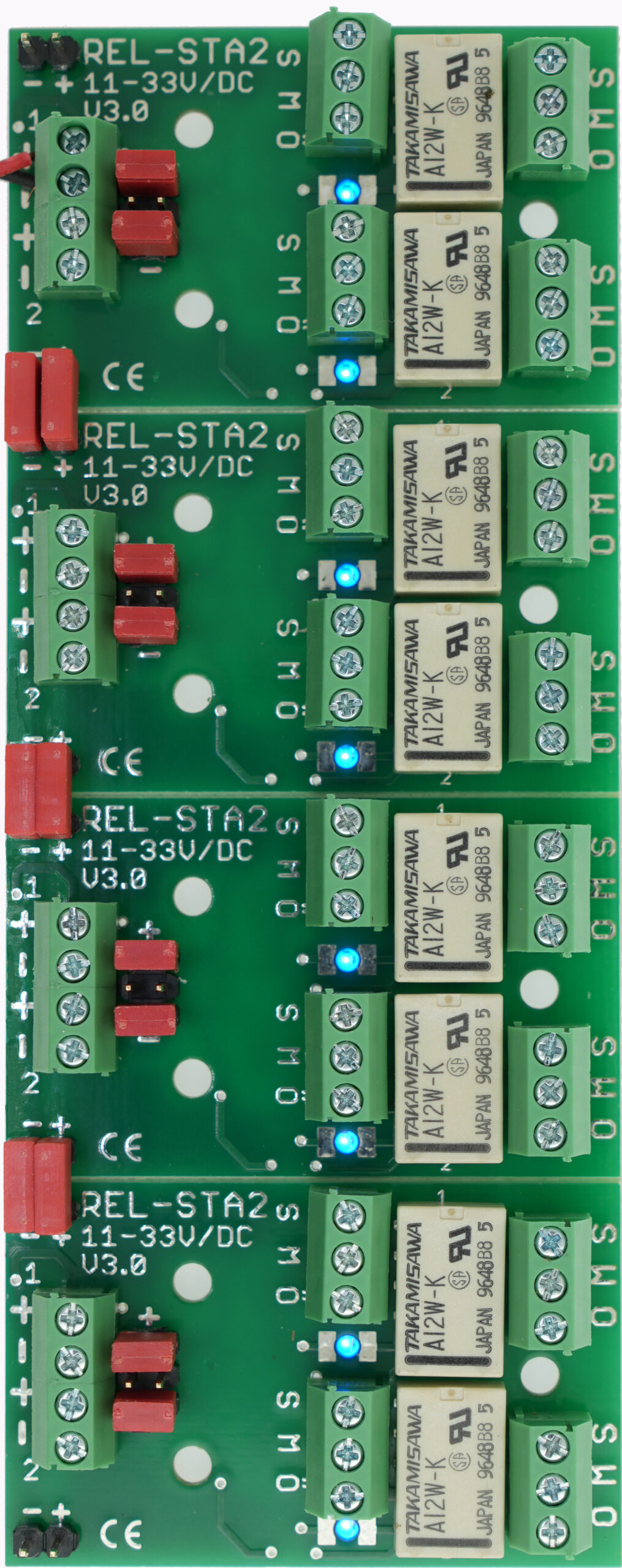

In der anreihbaren Variante „REL-STA2-J“ lassen sich beliebig viele Platinen untereinander positionierten, um diese mit einem gemeinsamen Plus oder einem gemeinsmen Minus versorgen zu können (Jumper von Platine zu Platine). Somit könnten bliebig viele Relais dieser- untereinander positionierte Platinen, über eine Doppel- Anschlussklemme (+/-) zum Anzug zu bringen.
Diese Platinen sind auch im 4er-Streifen (REL-STA2-J) zum Selberabbrechen erhältlich (dieses bitte bei der Bestellung besonders vermerken!).
Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.

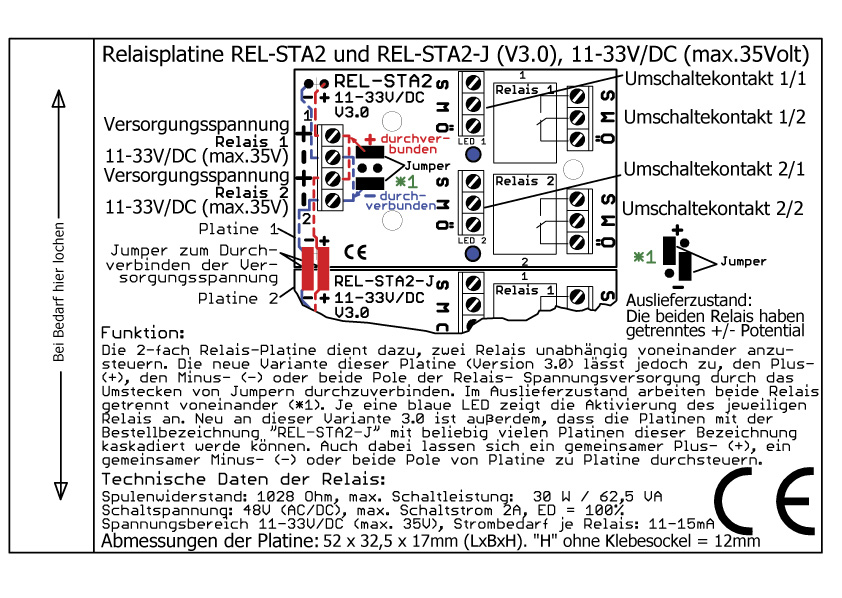

Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei. Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
