Beschreibung
11-30V/DC 2xUM
Das Leistungsrelais ist für Schaltströme ab 100mA geeignet.
Diese Platinen decken insbesondere den Bedarf für das Schalten im 230 Volt Netz ab. Hier dient dort als sogenanntes „Anschalterelais“. Es können Ströme bis zu 8 Ampère geschaltet werden. Besonders die Universalität, sowohl im Spannungs- als auch im Strombereich, macht diese Relaisplatine im Bereich der Gefahrenmeldetechnik oft so unentbehrlich.
Was ist neu an diesen Leistungsplatinen?:

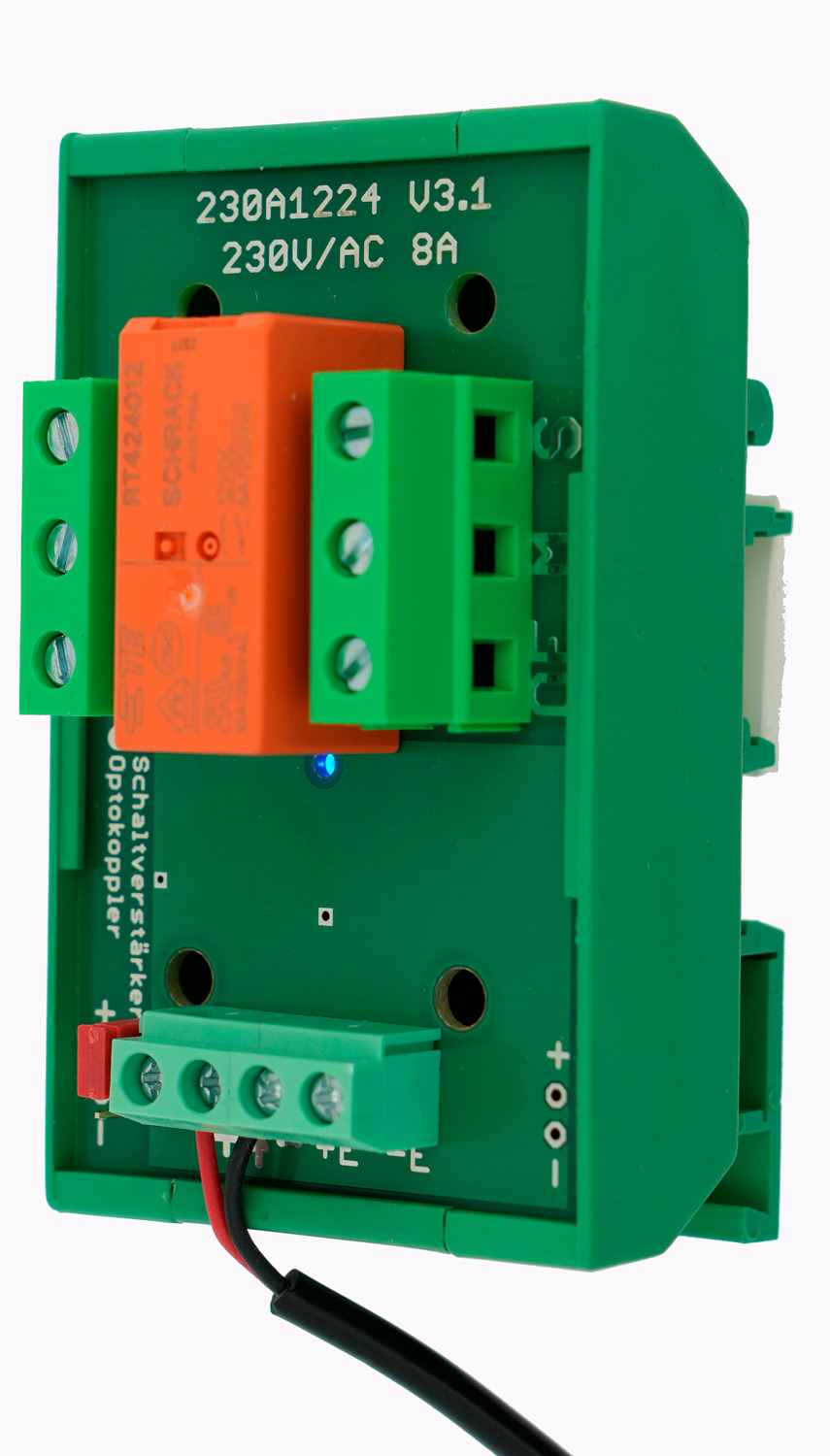

Während es die bisherige Leistungsplatine „230A1224“ lediglich in der jetzt modifizierten Variante „230A1224S“ gab, wurde diese Baureihe um die Leistungsplatine „230A1224O“ (mit Optokoppler- Eingang) erweitert. Die beiden Platinen lassen mit geringen Strömen und kleinen Spannungen an deren Eingangsklemmen hohe Spannungen und große Lasten schalten (s. Datenblätter).
Neu ist ebenfalls, dass die Platinen in einem passenden Universal- Hutschienengehäuse geliefert werden können.
Die Spannungsanpassung an das Relais erfolgt automatisch im Spannungsspektrum zw. 11-30V/DC. Des Weiteren lässt sich der Schaltverstärker bei der Leistungsplatine „230A1224S“ durch das Umstecken eines Jumpers ausschalten. Dieser ermöglicht es im eingeschalteten Zustand, mit einem Steuerstrom von ca. 1mA das Relais zum Anzug bringen.
Besonderheiten:
- Die Maße der Platine und die Position der Bohrlöcher haben sich verändert. Somit ist die Platine etwas größer geworden, um diese an das Hutschienengehäuse anzupassen.
- LED zur Anzeige der Relaisbetätigung.
- Die Schaltung ist vor Falschpolung geschützt.
- Schraubanschlüsse mit Drahtschutz ermöglichen eine rasche Beschaltung der Platine.
- Zwei Umschaltkontakte stehen potentialfrei zur Verfügung.
- Zur mühelosen Befestigung liegen jeder Platine 4 Klebefüße mit großer Klebefläche bei.
Download Datenblatt |
Download Beipackzettel |
