Beschreibung
AC/DC Miniatur – Relaisplatine für die Hutschienenmontage oder zur Befestigung mittels Leiterplatten-Abstandhalter mit Klebesockel, breites Spannungsspektrum: AC: 11 – 25 Volt, DC 11 – 35 Volt, mit empfindlichem Optokoppler – Eingang, 2 Umschaltekontakte und LED Anzeige.

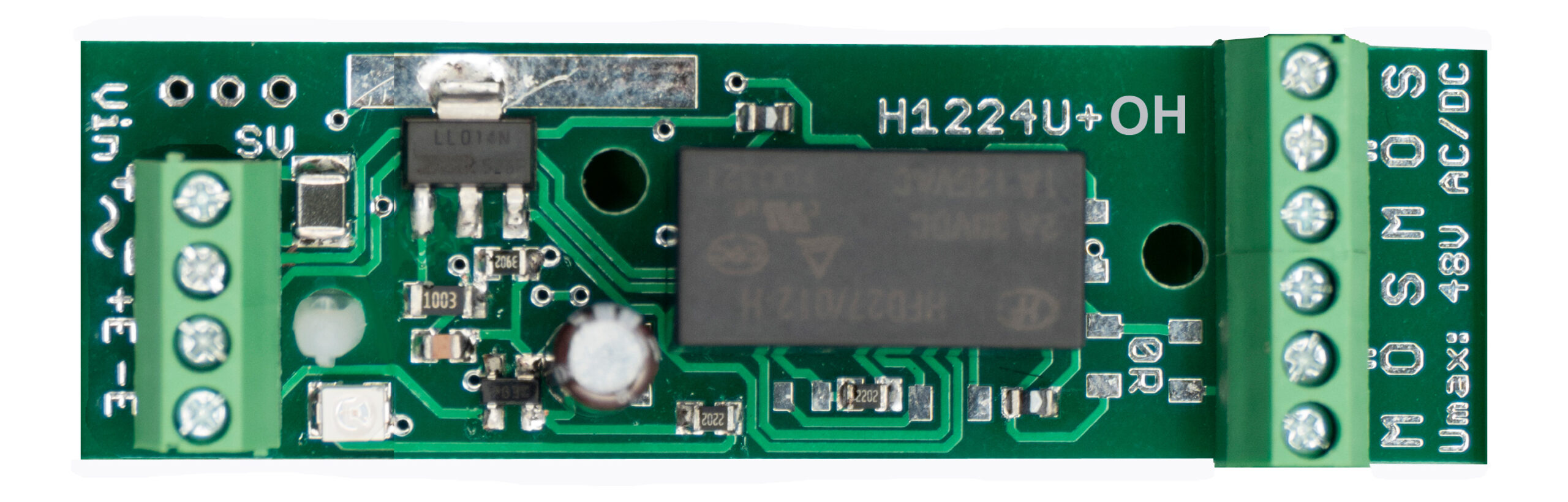

Diese Relaisplatine „H1224U+OH“ ist eine weitere Variante zur Baureihe „H1224U+…“. Die Bezeichnungen „O“ und „OH“ stehen für 2 unterschiedliche Spannungsbereiche der Optokoppler-Eingänge. So arbeitet die hier beschriebene „OH“ – Variante, um das Relais zum Anzug zu bringen, mit einer Optokoppler – Eingangsspannung zwischen 1,4 – 30 V/DC. Die „O“ – Variante schaltet das Relais mit einer Optokoppler – Eingangsspannung zwischen 10 und 40 V/DC. Der „OH“ Typ entstand aufgrund häufiger Anfragen unserer Kunden, die auf der Suche nach einer Optokoppler – Platine waren, mit der sich durch einen parallel Abgriff an einer LED ein Relais ansteuern lässt. Somit können Sie mit dieser Optokoppler – Relaisplatine die Spannung an einer LED nahezu lastfrei abgreifen (<500yA), um das Relais damit anzusteuern.
- breites Spannungsspektrum der Versorgungsspannung: 11-25V / AC, 11-35V / DC.
- ebenfalls großes Spannungsspektrum des Optokoppler – Eingangs: 1,4 – 30 V/DC
- Diese Platinen können auch im 2er – oder im 4er Verbund geordert werden. Dann passen sie in die 2er – oder in die 4er Hutschienengehäuse. Außerdem lassen sich die Platinen dieser Serie beliebig im Hutschienengehäuse kombinieren. So können Sie bei Bedarf Platinen mit und ohne Schaltverstärker oder „mit Optokoppler – Eingängen“, etc., zusammenstellen.
- Die Umschaltekontakte des Relais lassen bei dessen Aktivierung zwei Stromkreise steuern. Eine LED zeigt den aktiven Zustand des Relais an. Der max. Schaltstrom der Relaiskontakte von 2 Ampère, sollte bei Steuerungen im Gefahrenmelde- bzw. Schwachstrombereich für die meisten Anwendungen ausreichend sein.
Download Datenblatt |
